Конструкция спортивного пола: лаги, амортизаторы, монтаж
Пол в спортивном зале работает иначе, чем пол в квартире. По нему бегают и прыгают, на него падают, от него отскакивает мяч. Жёсткий пол на бетоне бьёт по суставам, слишком мягкий гасит отскок и «проваливается» под ногой. Упругость пола задают слои под планкой.
Поэтому спортивный пол заказывают системой. В неё входят основание, амортизация, фанера, планки спортивного паркета, лак, разметка и плинтусы. Разберём, из чего она состоит, какие бывают конструкции, каким требованиям пол должен отвечать и как его монтируют.
Какой пол делают в спортивном зале
Для залов игровых видов спорта, школ и спорткомплексов выбирают деревянный спортивный пол или синтетическое покрытие: спортивный линолеум, ПВХ, резину, наливной полиуретан. По СП 332.1325800.2017 «Спортивные сооружения» (п. 7.6.1) деревянные полы допускаются во всех спортивных залах.
| Покрытие | Где уместно | Сильные стороны | Слабые стороны |
|---|---|---|---|
| Спортивный паркет на амортизирующем основании | Баскетбол, волейбол, гандбол, мини-футбол, школьные и универсальные залы, танцы | Ровная упругость по всей площади, стабильный отскок мяча, долгий срок службы, обновляется шлифовкой | Нужен стабильный микроклимат, выше цена системы |
| Спортивный линолеум, ПВХ | Универсальные залы, фитнес | Быстрый монтаж, проще уход | Мягче и тоньше; при повреждении меняют участок полотна |
| Резиновое покрытие | Тренажёрные залы, зоны свободных весов | Держит падение железа, гасит шум | Не для игр с мячом |
| Наливной полиуретан | Универсальные залы, площадки | Бесшовный | Нужен идеальный бетон, ремонт — заливкой |
Преимущества спортивного паркета
- Повышенная устойчивость к влаге. Планки закрыты износостойким лаком, основа — влагостойкая фанера, а снизу систему отсекает от бетона плёнка.
- Длительный срок эксплуатации. Планка из массива толщиной около 20 мм выдерживает несколько шлифовок: изношенный лак снимают и наносят новый, пол при этом не меняют.
- Высокая шумоизоляция — это особенно важно при проведении публичных соревнований. Амортизаторы и воздушная прослойка гасят гул шагов и ударов мяча.
- Гигиеничность. Лак закрывает поры древесины, грязь и пот не впитываются, пол моют влажным способом.
- Высокие амортизационные свойства: по полу легко и быстро передвигаться, он усиливает высоту прыжка и отскок мяча.
- Поглощение ударной нагрузки. Часть энергии при приземлении и падении забирает пол, коленям и спине спортсмена достаётся меньше.

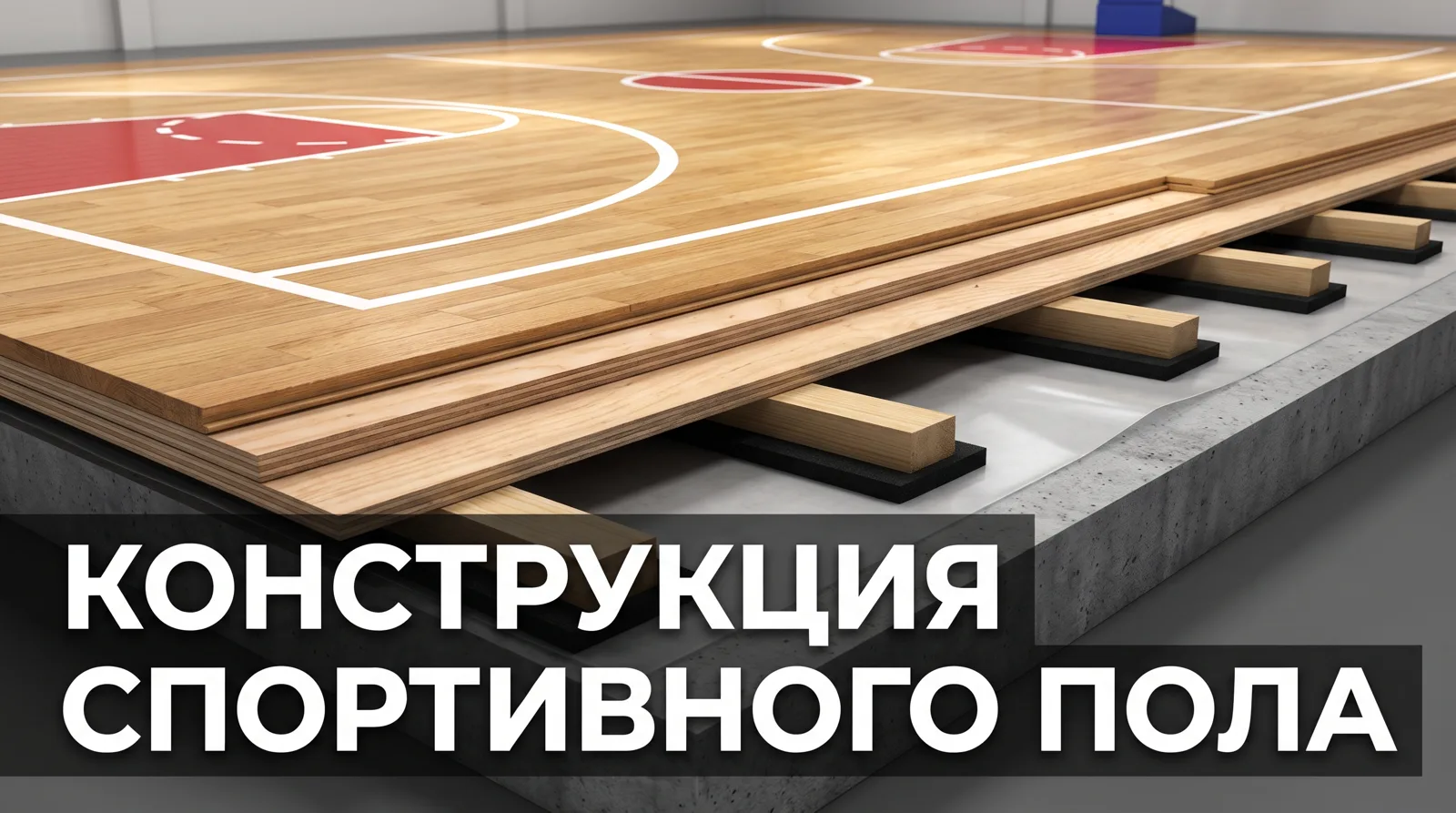

Из чего состоит спортивный пол
Планки спортивного пола изготавливают только из цельного куска древесины. Сама конструкция многослойная. Сверху вниз в ней такие слои:
Верхний слой
Деревянные планки. Их заранее шлифуют и покрывают лаком, чтобы убрать малейшие неровности, закрыть поры и не дать в них попадать пыли. Пол выглядит ухоженно и долго служит. Для спортивного паркета берут твёрдые породы: дуб, граб, ясень, клён. В редких случаях на планки наносят резину, акрил или ПВХ.
Основа
Два и более листа фанеры или ДСП с влагозащитной пропиткой. Второй слой кладут со смещением швов относительно первого. Основа распределяет точечную нагрузку на всю площадь: когда спортсмен приземляется, прогибается участок пола, а не одна планка.
Лаги
Необязательный элемент, но они повышают прочность конструкции. Лаги поднимают пол над бетоном, под ними прячут кабели и трубы, по ним выравнивают неровное основание. Для залов спортивных игр СП 332.1325800.2017 (п. 7.6.1) описывает полы по двойным лагам, уложенным крест-накрест, с амортизирующими прокладками под ними.
Амортизаторы
Применяются по желанию, но обязательны в спортивных залах и помещениях с высокими нагрузками. Это упругие пады из резины или пенного материала под фанерой или под лагами. От их жёсткости и шага зависит, насколько пол поглощает удар.
Подложка
Используется при необходимости вместе с амортизаторами. Поглощает звук и принимает на себя часть ударных нагрузок. Под всей системой на бетон стелют полиэтиленовую плёнку: она не даёт влаге из основания подниматься в фанеру и планки.

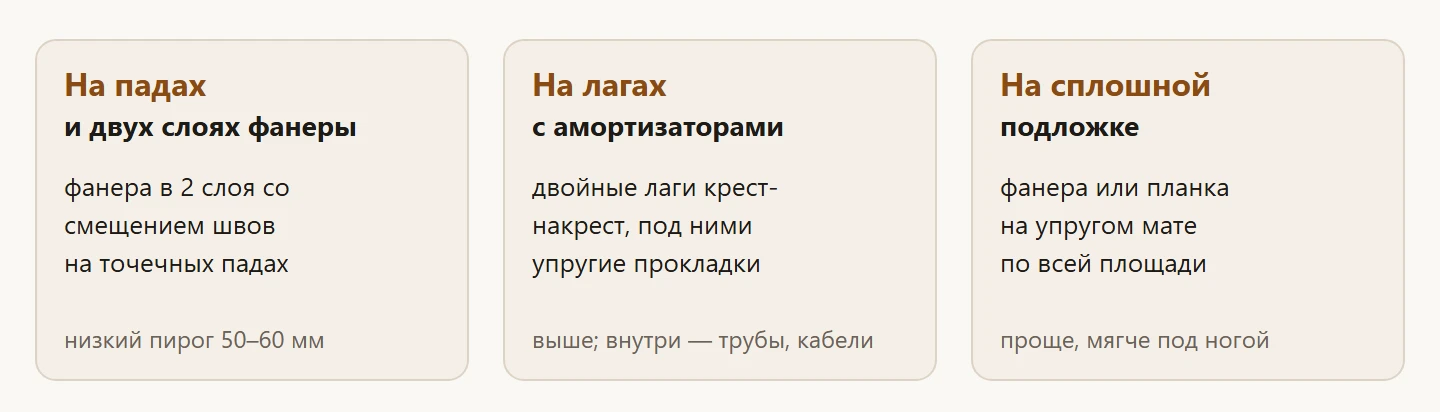

Типы конструкций спортивного пола
Все системы собирают из одних и тех же элементов, а отличаются они тем, как распределена упругость.
| Конструкция | Как устроена | Когда выбирают |
|---|---|---|
| На амортизирующих падах и двух слоях фанеры | Пады стоят по сетке на плёнке, на них два слоя фанеры со смещением швов, сверху планка | Ровный бетон, нужна небольшая высота пирога; большинство школьных и универсальных залов |
| На лагах с амортизаторами | Лаги, часто в два ряда крест-накрест, на упругих прокладках; по лагам фанера или сразу планка | Неровное основание, нужно спрятать коммуникации; залы с высокими нагрузками |
| На сплошной упругой подложке | Фанера или планка на мате по всей площади, без лаг и падов | Хореография, фитнес, небольшие залы, где нужен мягкий пол |
По характеру упругости спортивные полы делят на точечно-эластичные и площадно-эластичные. В точечно-эластичном прогибается небольшой участок под стопой — так ведут себя мягкие синтетические покрытия. В площадно-эластичном удар расходится по широкому участку, потому что жёсткая фанера с планкой работает как плита. Деревянный спортивный пол на амортизаторах — площадно-эластичный. Для игр с мячом это плюс: отскок одинаковый по всему залу.
Примеры конструкций с толщинами
Точный состав считают под вид спорта, нагрузку и основание конкретного зала. Два примера дают представление о толщинах.

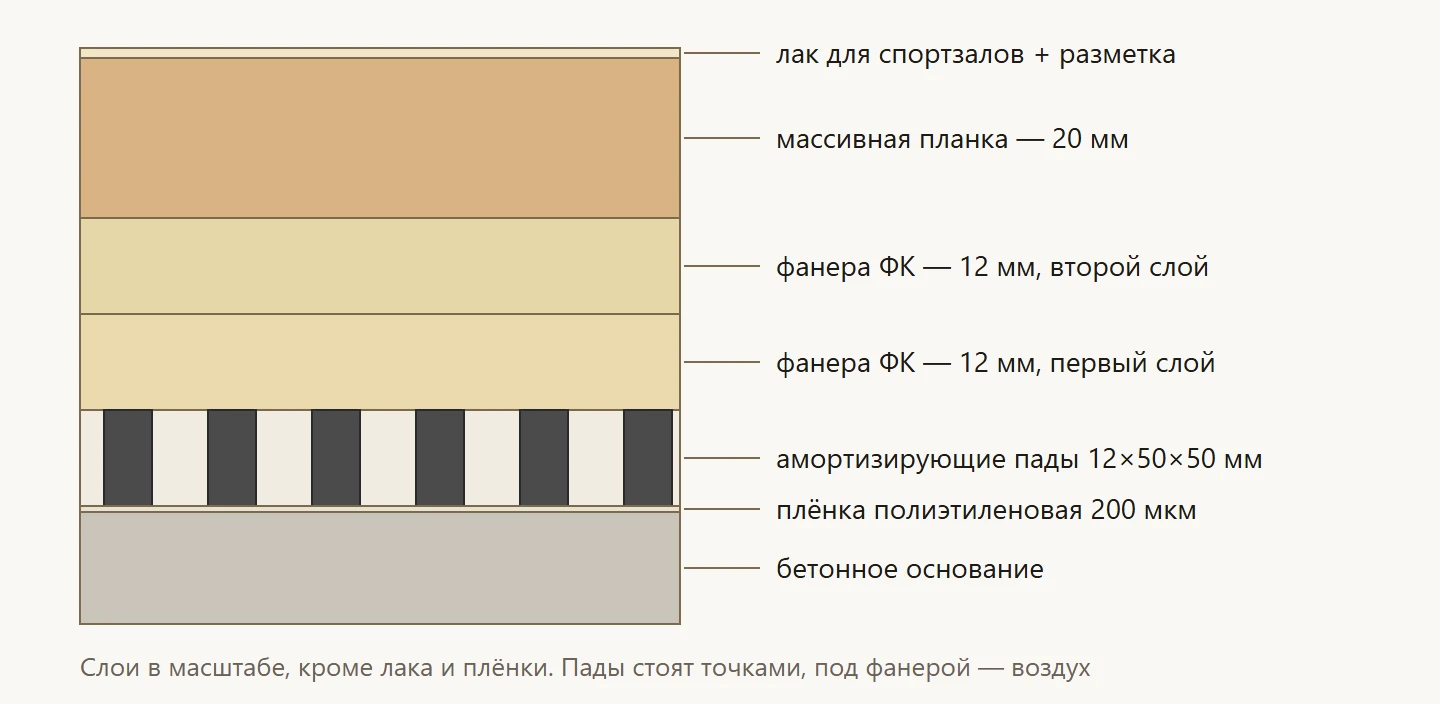

Универсальная система 56 мм
В каталоге «Леспром-К» для большинства залов дан универсальный вариант толщиной 56 мм. Слои снизу вверх: плёнка полиэтиленовая 200 мкм; амортизирующие пады 12×50×50 мм плотностью 1000 кг/м³; фанера ФК 1525×1525×12 мм в два слоя; массивная планка 20 мм шириной 50 или 70 мм и длиной 250–1500 мм; лак для спортивных залов, разметка и вентилируемые плинтусы.

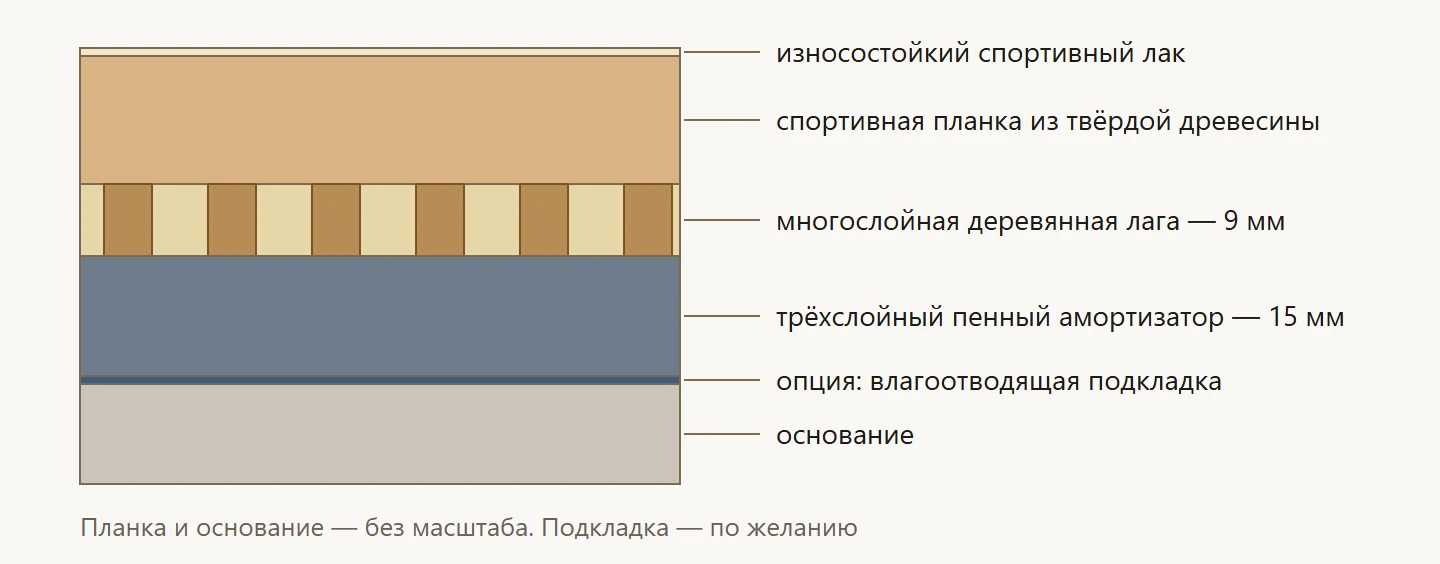

Система на лагах с пенным амортизатором
Второй пример — конструкция на лагах. Сверху — спортивная планка из твёрдой древесины с износостойким спортивным лаком. Под ней многослойная деревянная лага толщиной 9 мм. Ниже трёхслойный пенный амортизатор толщиной 15 мм. Опция — влагоотводящая подкладка под всей системой, если основание может отдавать влагу.
Сравните высоту: система на падах вместе с фанерой — 56 мм, система на лагах — от толщины планки плюс 24 мм лаги и амортизатора. Высоту пирога учитывают заранее: от неё зависят пороги, двери и примыкание к трибунам.
Требования к полу спортивного зала
Для залов спортивных игр и универсальных залов показатели пола задаёт ГОСТ Р 55529-2013 «Объекты спорта. Требования безопасности при проведении спортивных и физкультурных мероприятий. Методы испытаний», п. 5.1. Покрытие должно быть однородным и без видимых дефектов, а в любой точке испытаний:
| Показатель | Норма | Что это значит |
|---|---|---|
| Поглощение удара | От 25 до 75 % | Какую часть удара при приземлении принимает пол. Меньше 25 % — пол «жёсткий», больше 75 % — «ватный» |
| Вертикальная деформация | Не более 5 мм | Насколько пол прогибается под ударом. Больший прогиб сбивает шаг и вызывает подвороты |
| Отскок мяча | Не менее 90 % | Высота отскока мяча от пола по сравнению с отскоком от бетона |
| Скольжение | 80–110 ед. по шкале прибора | Сцепление подошвы с лаком: ниже — скользко, выше — подошва «прилипает», растёт риск травм коленей |
Замеры делают не меньше чем в четырёх точках зала и дополнительно минимум в одной точке на каждые 500 м². Поэтому важна равномерность: один «мягкий» угол над пропущенным амортизатором делает весь пол несоответствующим.
Свод правил добавляет требования к конструкции. По СП 332.1325800.2017 (п. 7.6.1) доски и бруски укладывают вдоль зала со стыками вразбежку, с опиранием на лаги. В залах спортивной гимнастики под крепления снарядов ставят закладные детали и усиливают лаги дополнительными связями. Пол залов единоборств по п. 7.6.4 должен быть горизонтальным, ровным, нескользким и упругим.
Монтаж спортивного пола
Монтаж начинают, когда в зале закончены мокрые работы, работает отопление и закрыт контур: окна, двери, кровля. Порядок такой:
- Основание. Бетон должен быть ровным, прочным и сухим. Для паркетных полов по СП 71.13330.2017 (табл. 8.5) просвет под двухметровой рейкой — не более 2 мм. Неровности больше этого выравнивают стяжкой или берут систему на лагах.
- Акклиматизация. Планки и фанеру заносят в зал заранее и выдерживают в упаковке, чтобы влажность древесины сравнялась с воздухом зала.
- Плёнка. Полиэтиленовую плёнку стелют внахлёст, стыки проклеивают, на стены заводят выше уровня будущего пола.
- Амортизация. Пады раскладывают по сетке или ставят лаги на упругих прокладках. Шаг задаёт проект системы: от него зависит, где пол прогибается сильнее.
- Фанера. Первый слой кладут на пады или лаги, второй — со смещением швов и крепят к первому. Между листами оставляют небольшие зазоры, по периметру — компенсационный зазор у стен.
- Планки. Планки укладывают вдоль зала, стыки — вразбежку, и крепят к фанере. Пол не доводят до стен, оставляя зазор по всему периметру: дерево в зале площадью сотни квадратных метров заметно меняет размер при смене влажности.
- Шлифовка, лак, разметка. Пол шлифуют, покрывают лаком, наносят разметку, затем финишный слой.
- Плинтусы. Зазор у стен закрывают вентилируемым плинтусом. Через его прорези воздух под полом обменивается с залом, и под фанерой не скапливается влага.
После монтажа в зале поддерживают стабильный микроклимат: зал отапливают и проветривают, влажность не должна прыгать. Деревянный пол реагирует на перепады щелями зимой и выпучиванием летом.
Лак для спортивного паркета и разметка
Лак для спортивного паркета — отдельный класс покрытий. Обычный лак для квартиры не подходит: он либо слишком скользкий, либо быстро стирается под спортивной обувью.
- Износостойкость. Берут полиуретановые спортивные лаки, обычно двухкомпонентные. Они держат истирание подошвой и удары мяча.
- Нормированное скольжение. Именно лак определяет показатель скольжения 80–110 ед. из ГОСТ Р 55529-2013. Спортивные лаки рассчитаны на это значение, бытовые — нет.
- Без блеска. Глянец бликует под светильниками и мешает видеть мяч. Для залов настольного тенниса яркие, блестящие и скользкие полы прямо не допускаются (СП 332.1325800.2017, п. 6.2.6). Берут матовые и полуматовые лаки.
Порядок покрытия: грунт, промежуточные слои лака, разметка, финишный слой. Разметку наносят специальной краской для спортивных полов по отшлифованному промежуточному слою и закрывают финишным лаком, тогда линии не стираются. Число слоёв, интервалы сушки и время до игр задаёт производитель лака.
Уход и обновление
Главный враг лака — песок и уличная грязь на подошвах. В зал входят только в сменной спортивной обуви, у входа кладут грязезащитные коврики. Пол убирают сухим мопом или пылесосом, моют слегка влажной тряпкой со средством для лакированных полов. Лужи и мокрая уборка шваброй с ведром воды недопустимы: вода затекает в стыки планок.
Когда лак протирается в игровых зонах, его обновляют: пол шлифуют мелким зерном и наносят новые слои, а при глубоком износе и разметке, которую нужно сменить, — циклюют до дерева. Как это делают, рассказали в статье «Циклёвка паркета: чем и как циклюют». Запас древесины у массивной планки 20 мм позволяет делать это много раз за срок службы пола.
Частые ошибки
- Паркет без амортизации на бетоне. Пол красивый, но жёсткий: поглощение удара ниже нормы, у спортсменов болят колени и голеностопы.
- Нет зазора у стен. Летом пол упирается в стены и выгибается горбом.
- Глухой плинтус. Воздух под полом застаивается, влага от бетона уходит в фанеру.
- Пропущенная плёнка на свежем бетоне. Фанера и планки набирают влагу и коробятся.
- Бытовой лак. Пол скользкий или быстро стирается, разметка уходит вместе с лаком.
- Неравномерная раскладка падов. В зале появляются «мягкие» и «жёсткие» зоны, мяч отскакивает по-разному.
- Зал без отопления зимой. Перепады температуры и влажности раскрывают щели между планками.
Товары по теме
Вопросы и ответы
Какой пол должен быть в спортивном зале?
Однородный, ровный и упругий. По ГОСТ Р 55529-2013 пол залов для игр с мячом поглощает от 25 до 75 % удара, прогибается не больше чем на 5 мм, даёт не меньше 90 % отскока мяча, а скольжение — 80–110 единиц по шкале прибора.
Из чего состоит конструкция спортивного пола?
Сверху вниз: лак и разметка, планка из массива твёрдой древесины, основа из двух слоёв фанеры, лаги и/или амортизаторы, подложка, полиэтиленовая плёнка на бетоне. По периметру — зазор и вентилируемый плинтус.
Обязательны ли лаги в спортивном полу?
Нет. На ровном бетоне фанеру кладут прямо на амортизирующие пады. Лаги нужны, если основание неровное, под полом идут коммуникации или нужна повышенная прочность.
Какой лак нужен для спортивного паркета?
Специальный спортивный, обычно двухкомпонентный полиуретановый, матовый или полуматовый. Он держит истирание и даёт нормированное скольжение 80–110 единиц. Разметку наносят между слоями лака.
Зачем нужен вентилируемый плинтус?
Он закрывает компенсационный зазор у стен и через прорези даёт воздуху под полом обмениваться с залом. Без вентиляции под фанерой скапливается влага.
Какой толщины спортивный пол?
Зависит от системы. Универсальная система на падах и двух слоях фанеры — около 56 мм, системы на лагах выше. Высоту учитывают заранее из-за порогов и дверей.
Пришлите площадь, назначение зала и город — подберём систему и породу, посчитаем материалы.
